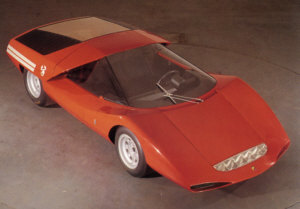

FIAT-ABARTH 2000 COUPE SPECIALE
Saline di Ginevra 1969
当時のレースカテゴリー・クループ7のアバルト2000をベースに、新しいクループ6の制限内で
空力学的なスタイリングを追求したクーペ・スペシャル。
ボンネットとウィンドーの傾斜はほぽ真っすぐにつながり、ノーズのリフトをおさえている。
エンジンのカウルはそのままボディシェルを構成する。
グループ6の規定に従って付けられた左右のドアのほか、ルーフ全体が乗り降り用意にしているなど、
各種の新しい趣向を試みたモデルである。

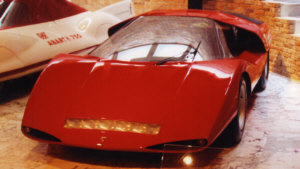

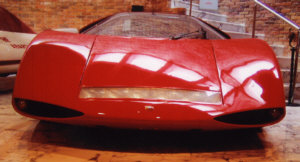

日本に生息する2号車 |
一号車はこちら |
ライト形状が違うぞ・・・・ |
いろいろと資料を見ているとライトの形状は2種類あるぞ・・・
古いミニカーを元にアウトラインを作ってみよう

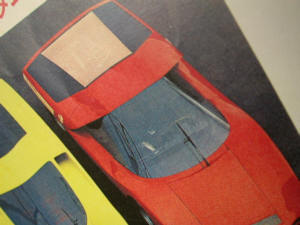

お約束の資料はいつも手元に |

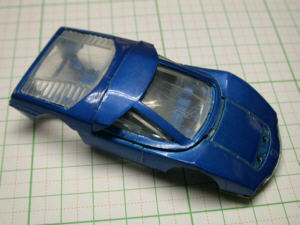

オークションで入手したボロボロのポリトイ |

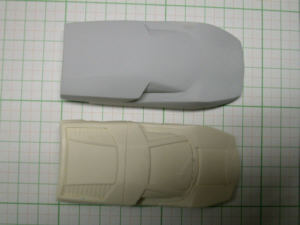

レジンに置き換え、形状を把握していこう |

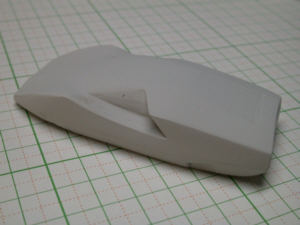

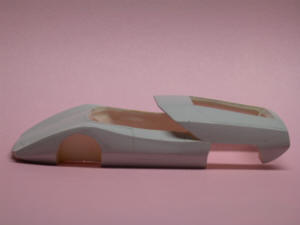

こんな感じにシルエットの塊を作ります |
ボリュームをつけ、少しマッチョです |

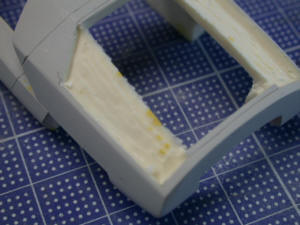

ここからはいつもの彫刻刀の時間です |

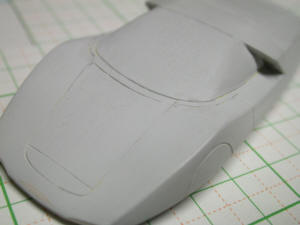

鉛筆でラフに線引き |

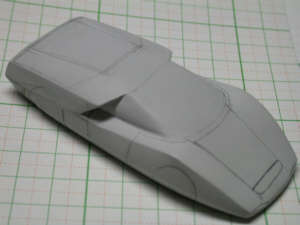

彫刻刀で筋彫り |
リューターで削ります |
ホイールアーチは暫定 |

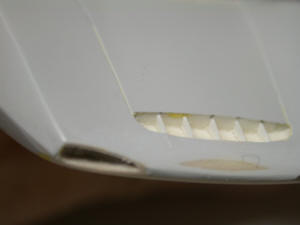

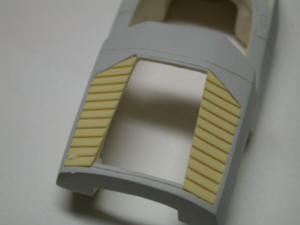

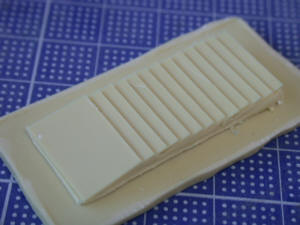

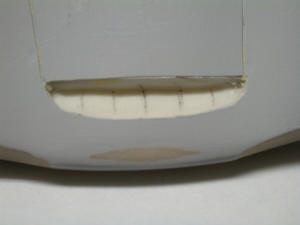

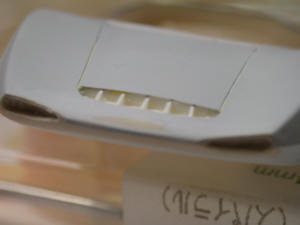

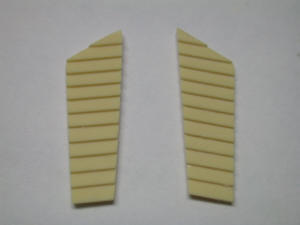

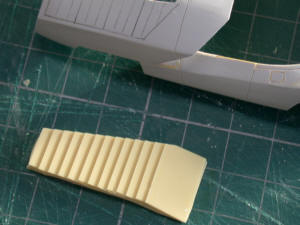

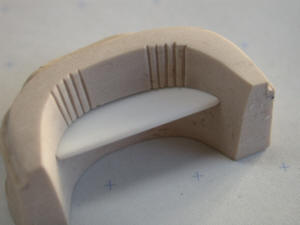

リヤカウルのルーバーを製作 |
プラ版から樹脂へ |
板厚を薄くします |

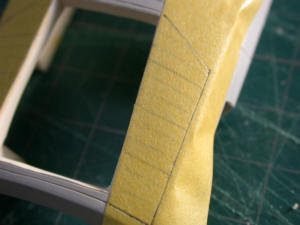

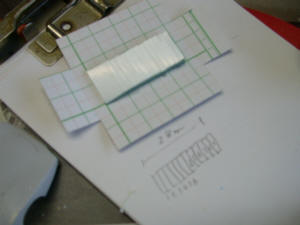

ルーバーの型紙を作り |
貼り付け、削り込みます |
凹側は少し深めに |

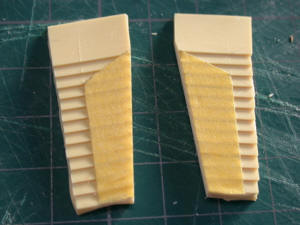

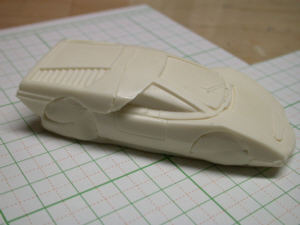

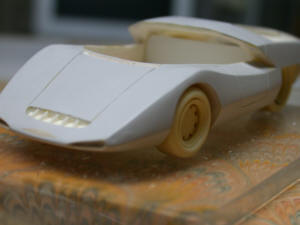

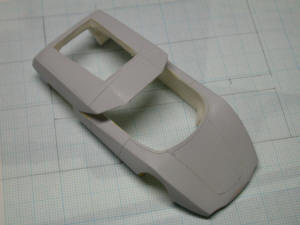

形になりました |

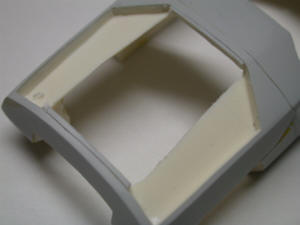

こちらも完成 |
ぴったんこぉ |
ワイパーブレードの穴は0.5ミリ |
ライト形状は1号車タイプに |
6灯式なのでパーテーションを |

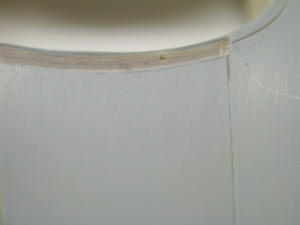

塩ビ版の厚み分、段差をつけましょう |

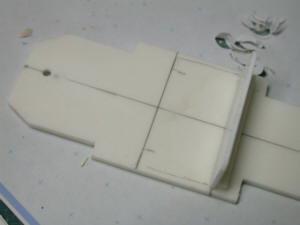

シャシーは3ミリ厚のプラ板 |
アバルトパターンのエッチングに厚みを |

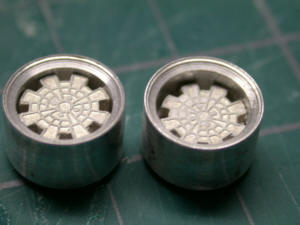

リムに入れてオフセットが変わりました |
この時代は13インチでした |

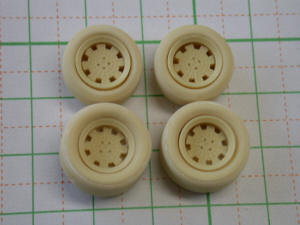

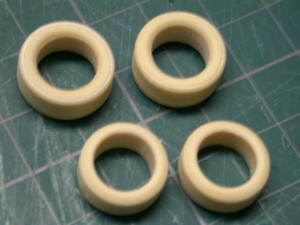

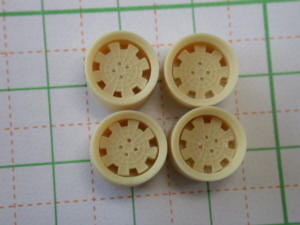

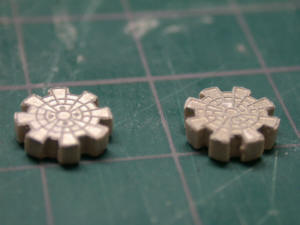

1セットのホイールをキャスト |

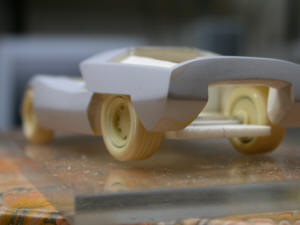

タイヤとの合いを確認 |
インテリアに入ります |

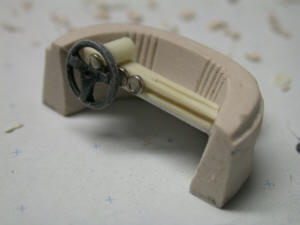

ダッシュ周りをコチョコチョと・・・ |
アバルトデザインのステアリング |

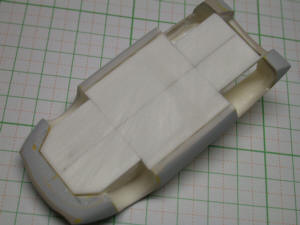

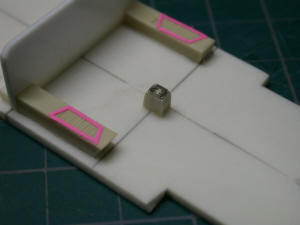

床は3ミリ厚のプラ板 |
一番大切な |
ボディとタイヤのクリアランス |
台無しにならないように・・・ |

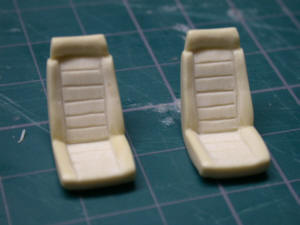

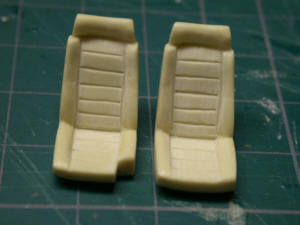

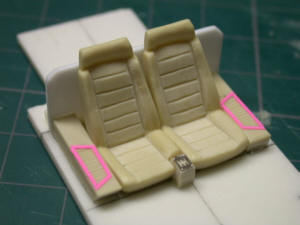

シートはこんな感じかな |
いろいろと接着 |
左右の形状が違う |
こうなりました。 |

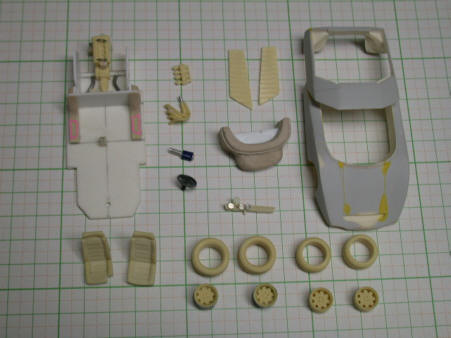

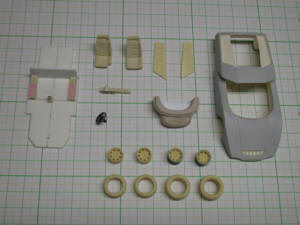

パーツはこれだけ |

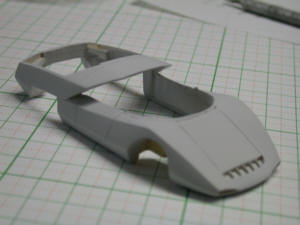

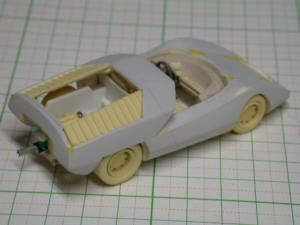

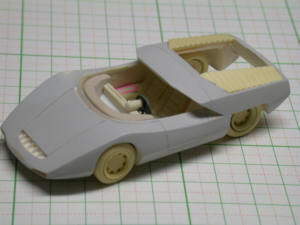

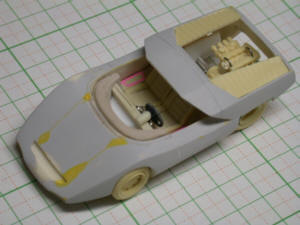

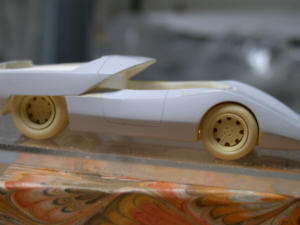

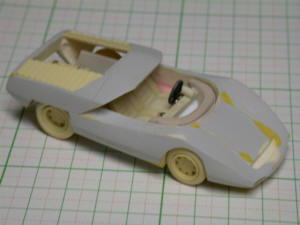

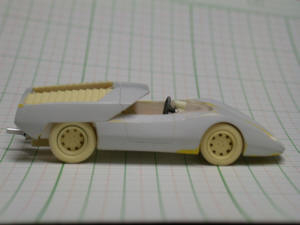

仮組して最終チェック |

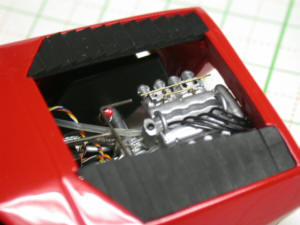

エンジンルームの製作です

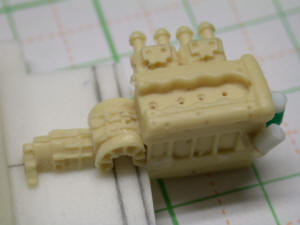

アルファの4Cから作ります |

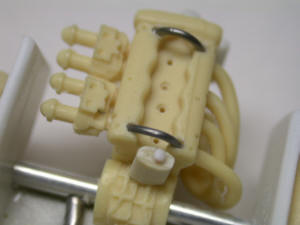

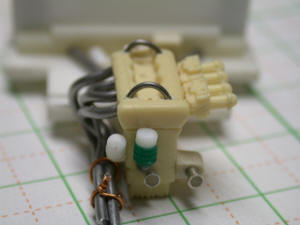

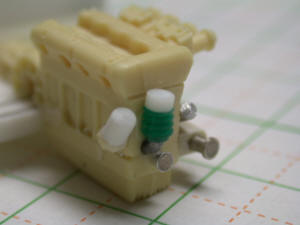

デスビやコイルや補器類をとりつけ |

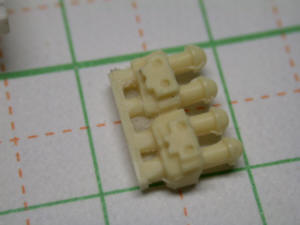

サイドドラフトにファンネル付き |

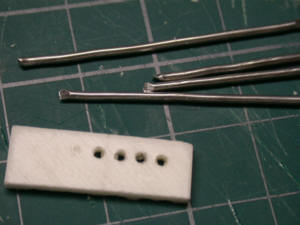

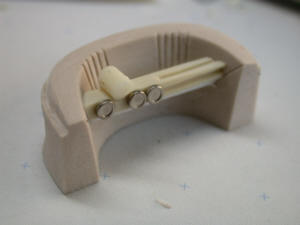

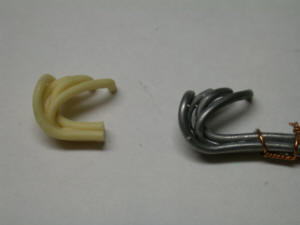

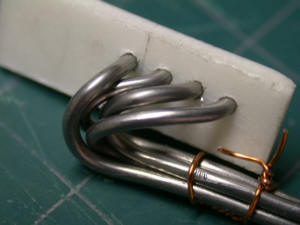

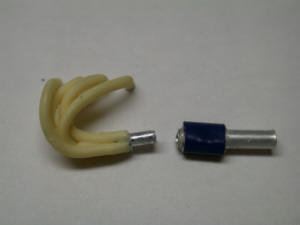

治具を作り、半田線でクニュクニュと |

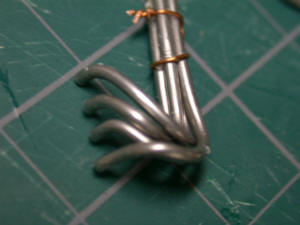

エナメル線で縛ります |
はいできました |
適当にパイピング、アバウトだなぁ |

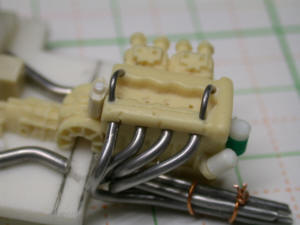

タコ足になったでしょ |

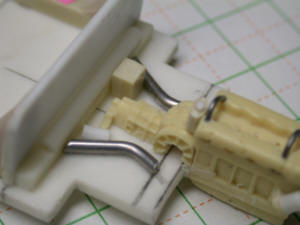

排気の位置決め |

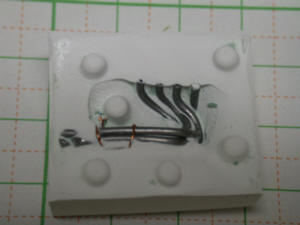

レジンにします |

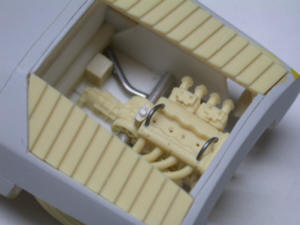

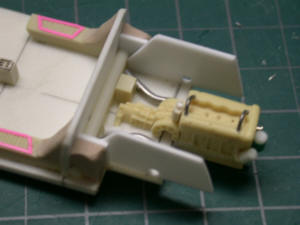

タイヤカバーetcの取り付け |
レジンは曲がらないぞ |
適当な所でやめないと、 |
ごちゃごちゃになってしまいます |

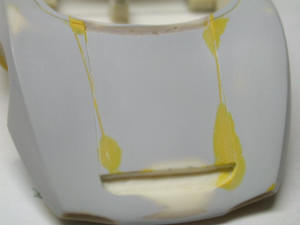

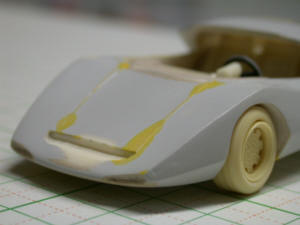

フロントの筋彫り変更 |

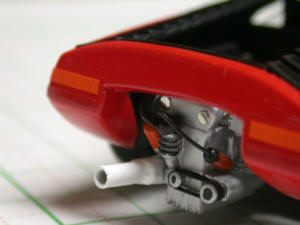

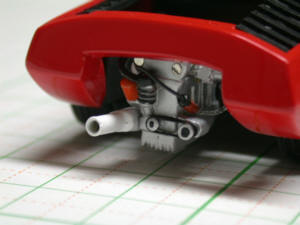

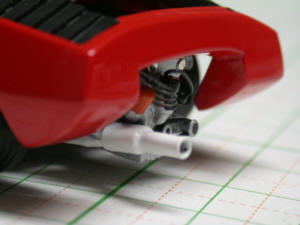

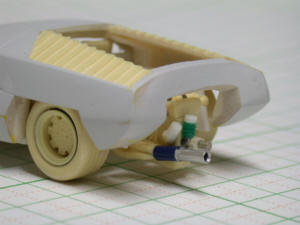

サイレンサーを作ります |
||
組み立てに入ります
内装は黒一色、艶を変え質感を |
ウレタンサフを吹きます |

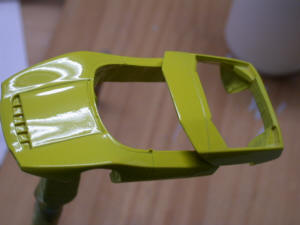

2時間後には磨いでライトイエローを |

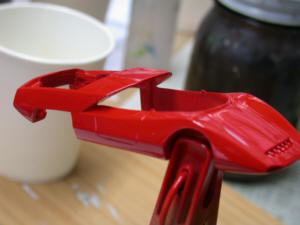

その後はアバルト独特のオレンジ赤を |

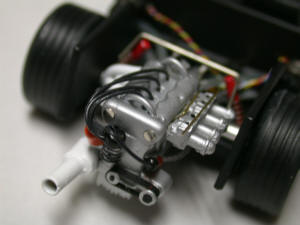

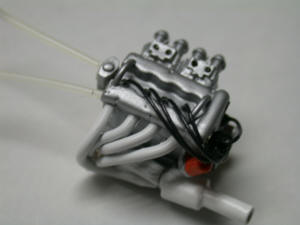

エンジンもアバルトらしく |
デフとミッションもペイント |

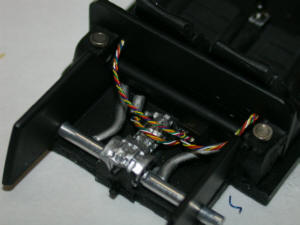

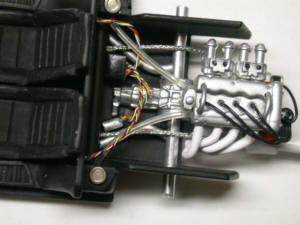

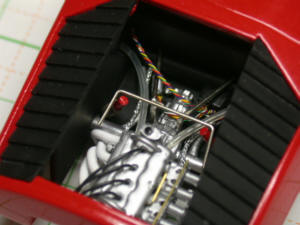

配線もほどほどに |

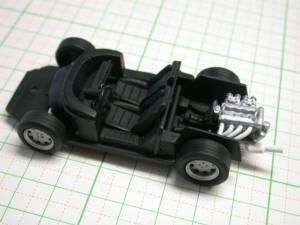

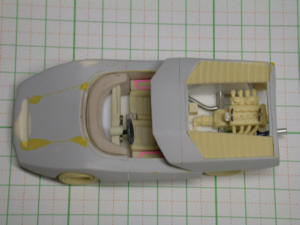

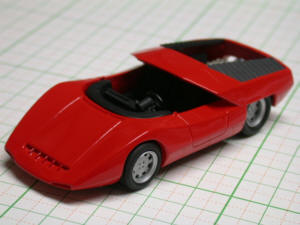

仮組みが楽しいぞ |
臓物製作は何年ぶりかしらん・・・・ |
省略の美学!?!?!? |

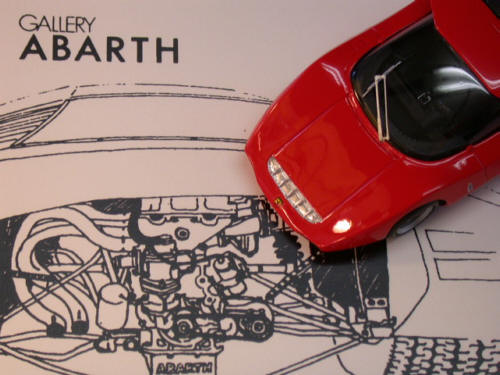

カルロ・アバルトと |
マリオ・コルッチに愛を・・・・ |

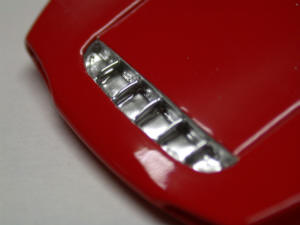

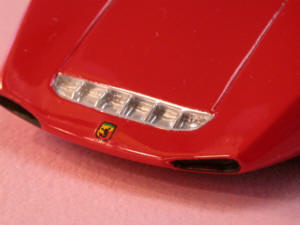

初期型のライトはエフェクトラックで |

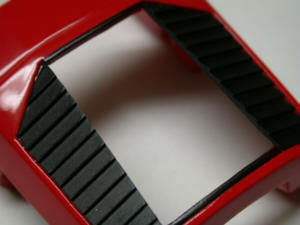

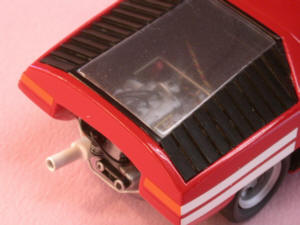

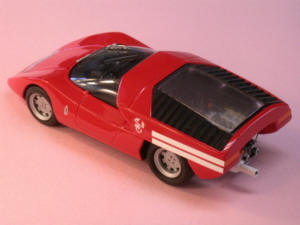

リヤのウィンドウ周りもブラックアウト |
コニーの赤いショックアブソーバーも |

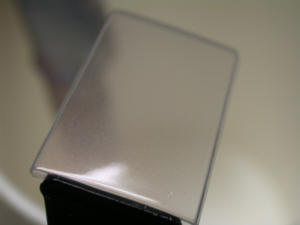

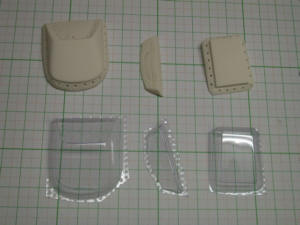

窓の製作 |

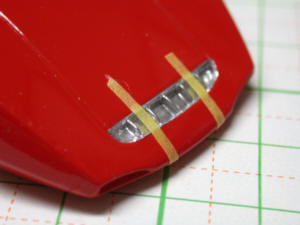

ヘッドライトカバー |

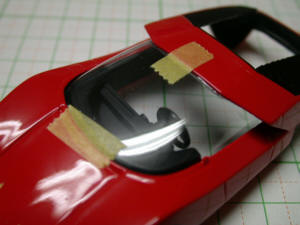

フロントウィンドウも |

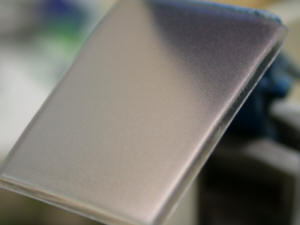

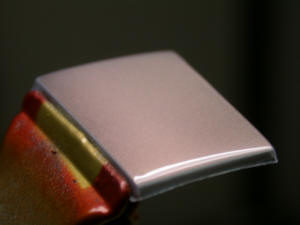

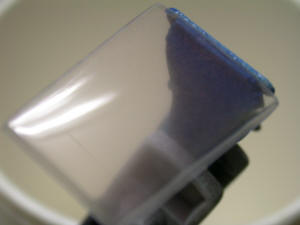

見る方向によって変わるガラスをどうしよう |
ペールレッドのパールをクリヤーで薄めてから |
更にクリヤーをひと吹きすると |
こんなに見えたり |
こんなに透けるぞ、パールマイカ恐るべし |
テールレンズはカッティングシート |
ライトカバーも接着 |

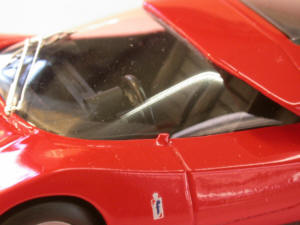

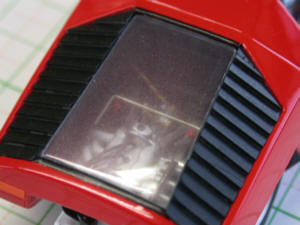

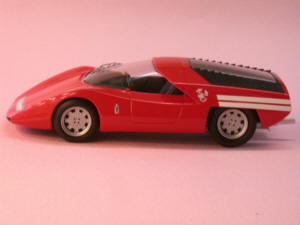

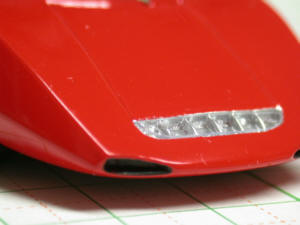

特殊ガラスになりました |

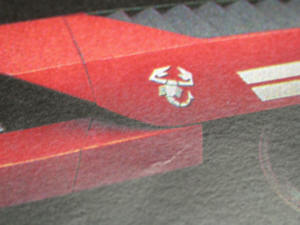

アバルトのマーク製作は |
拡大コピーをしてから |
切り出します・・・PCで加工したのが |

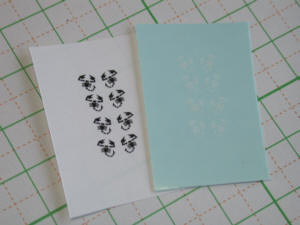

このデカールになります |
