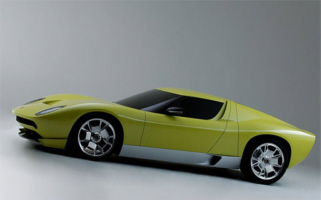

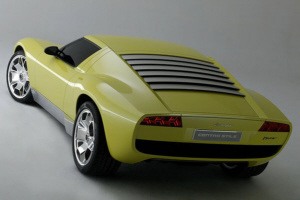

Lamborghini MIURA CONCEPT
Salone di DETROIT
ミウラの40周年を記念して、制作されたコンセプトカー
66年の発表から40年、ドイツ資本で力をつけた、ミウラへのオマージュ
MURCIELAGO | MIURA CONCEPT | MIURA SV | GALLARDO | |
---|---|---|---|---|
L:mm | 4580 | 4590 | 4389 | 4300 |
H:mm | 1135 | 1200 | 1099 | 1165 |
W:mm | 2045 | 1990 | 1780 | 1891 |
H.B:mm | 2665 | 2560 | 2504 | 2560 |
インターネットから画像を拾います |
サイズに合わせて型紙を作ります |
工作用紙の型紙です |

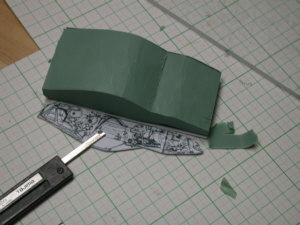

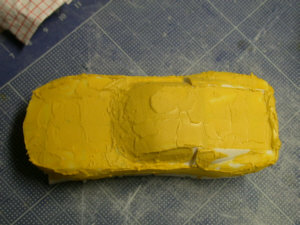

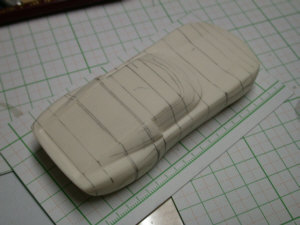

粘土を貼り付けます |

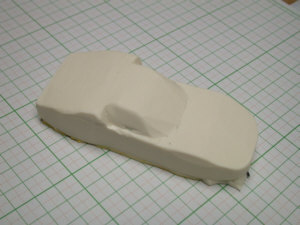

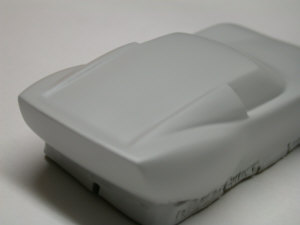

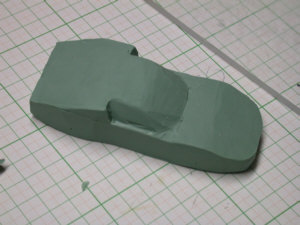

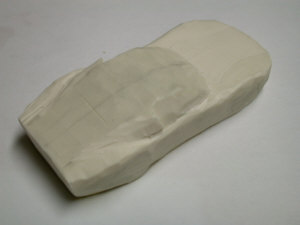

カッターで削り落としたボディです |
粘土ボディをシリコンで型を取ります |

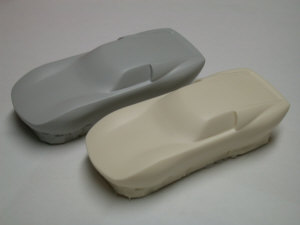

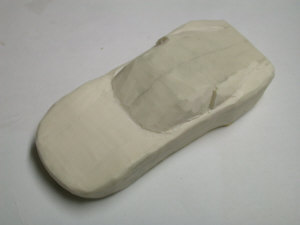

粘土と同じ形のレジン樹脂になりました |
刃物で削っていきます |
大まかな形になりました |
#180ペーパーで削ります |

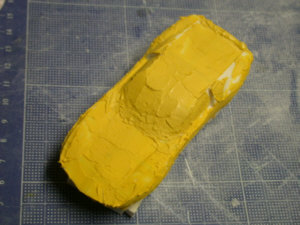

ポリエステルパテで大きな凹みを埋めます |

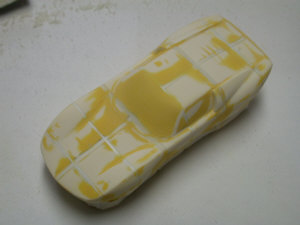

複数の素材のボディになりました |

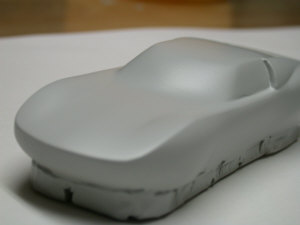

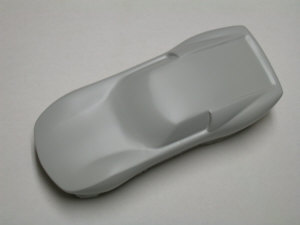

ウレタンサフでコーティングをして |
#400ペーパーでさらりと磨きます |
各部はまだだるいエッジです |
ここまで2日の作業です |

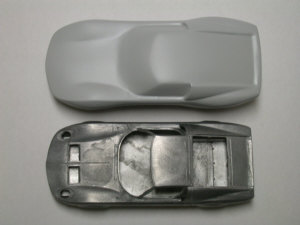

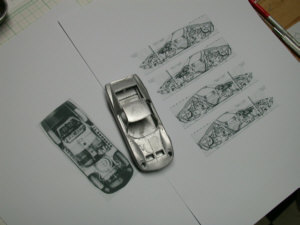

メタルキットのボディと比べてみます |
さらにシリコンで型をとり |
レジンの無垢ボディにしていきます |
しゅうしゅくの少ないシリコンを使用 |

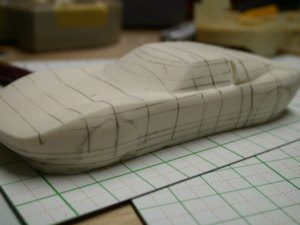

線を引きます |

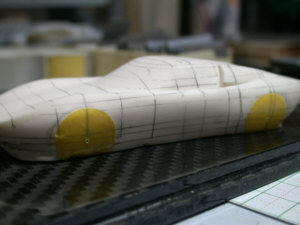

縦横の線でバランスをとり修正 |
ホイールハウスの位置を確認 |

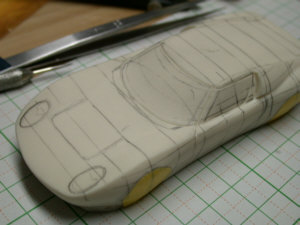

各パーツを鉛筆で書きます |

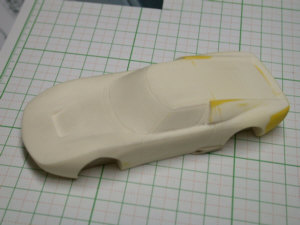

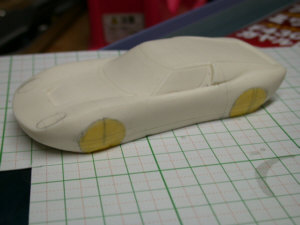

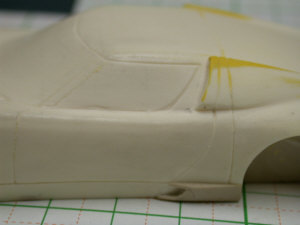

筋彫りしたボディになりました |
タイヤハウスを削る準備です |
ぎりぎりでタイヤを入れて |
クリアランスをチェック |
フロント・リヤの筋彫りをします |
開口部の調整をします |
リヤのブレーキダクトをエポパテで |
理恵のボリュームを調整します |
全体のバランスをみます |

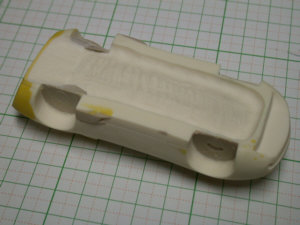

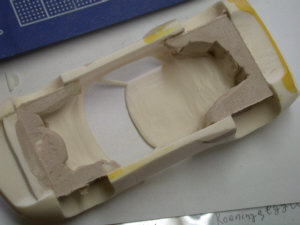

裏はこんなです |
||
内側をリューターで削ります |

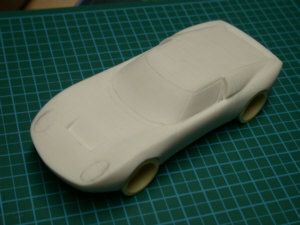

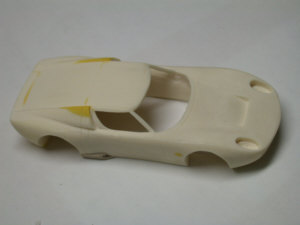

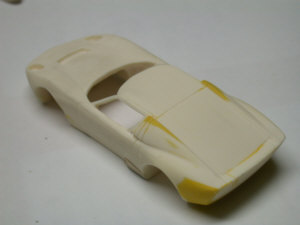

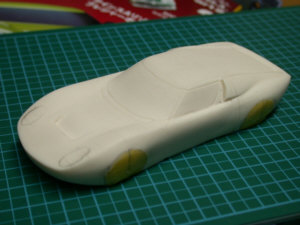

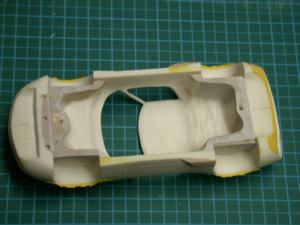

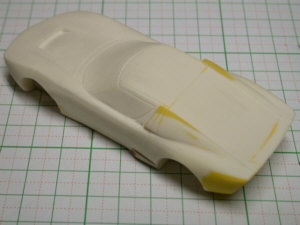

キットのボディ状態になりました |

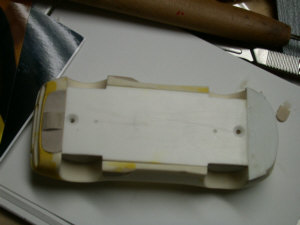

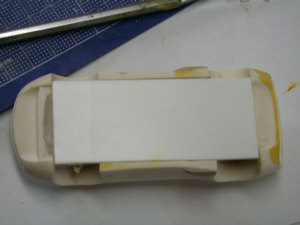

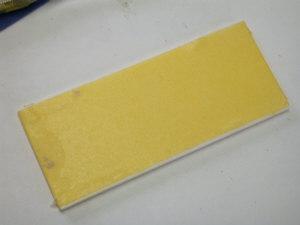

シャシーは2ミリ厚のプラボード |
当り面をパテで |
押し付けて平らにします |

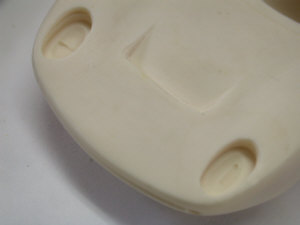

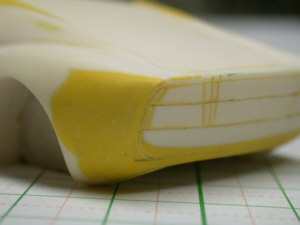

ライトは別パーツにて |
木工パテで型にします |
リヤも最終仕上げです |

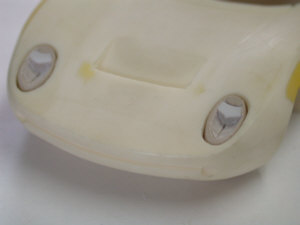

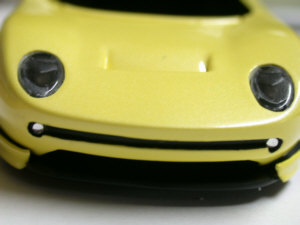

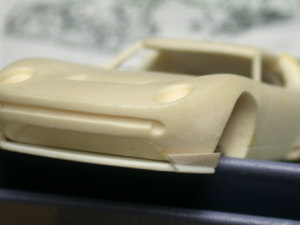

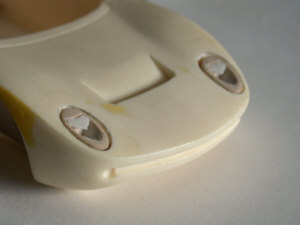

顔も出来上がりました |

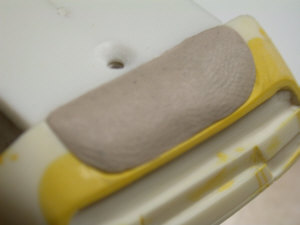

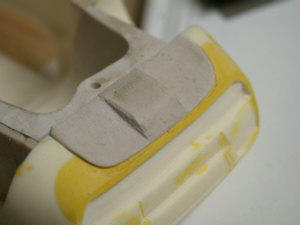

リヤのディフューザーもパテです |

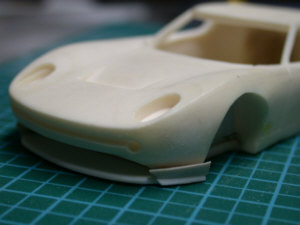

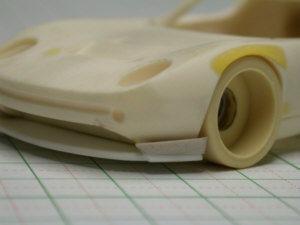

フロントスボイラーはプラ板 |
木工パテで造形 |

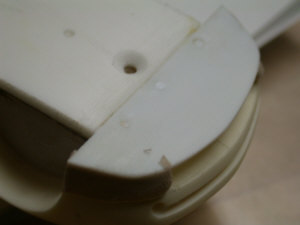

削って調整 |

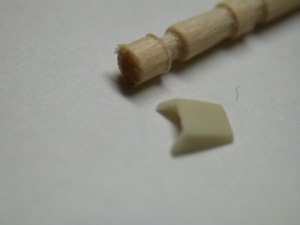

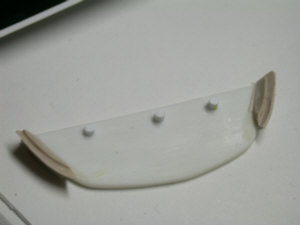

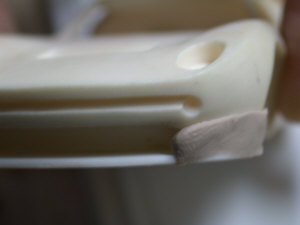

プラ棒でダボを作り |
固定させます |
ほらっ、落ちないでしょ |

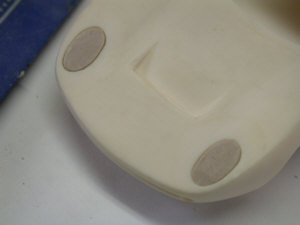

裏側です |

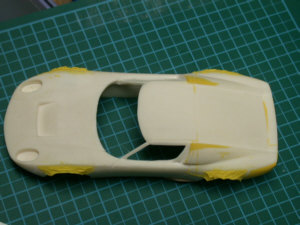

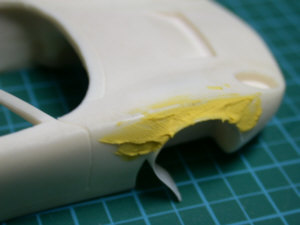

フェンダーをいじります |
上側を盛り付けます |
ガイドに沿ってポリパテで |
フロントも同様に |
真上から見るとこうなります |
ガイドを取り外しました |
タイヤとのクリアランスを確認 |
全体はこんなです |
各部のアップ |

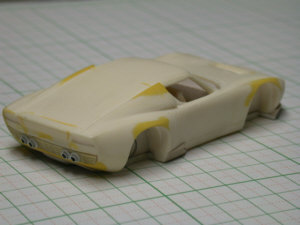

リヤも迫力が増しました |

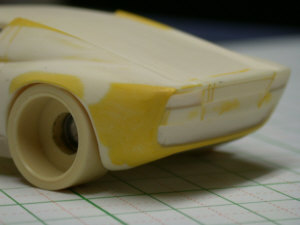

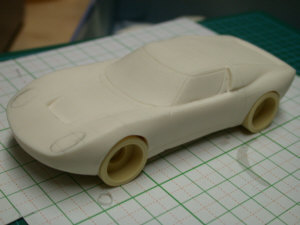

タイヤが付くとリアが落ち着きます |

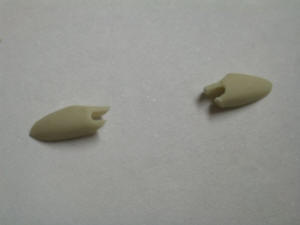

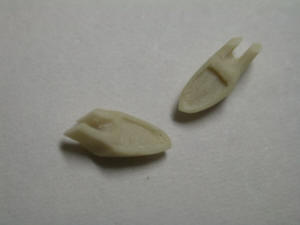

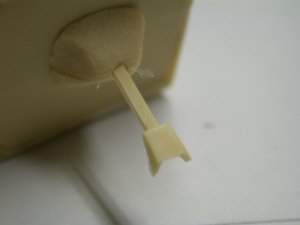

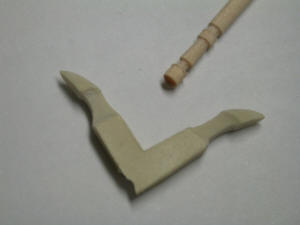

ミラーの制作はレジンのランナーから |
カリカリと削るだけです |
一段落とします |

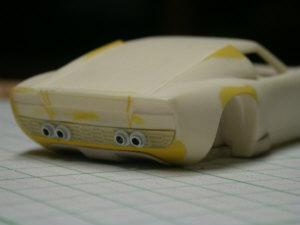

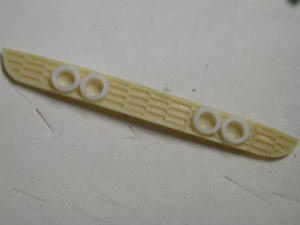

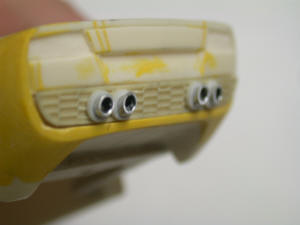

リヤエンドはレジンと |
プラパイプと |
アルミパイプで作ります |
目を入れましょう |
レンズを入れてバランスチェック |

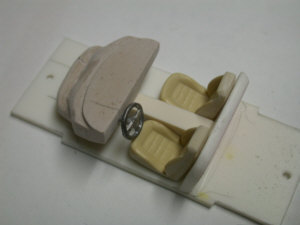

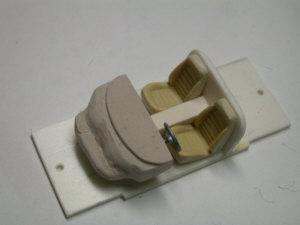

室内は資料が少ないので |
コレくらいでまとめました |

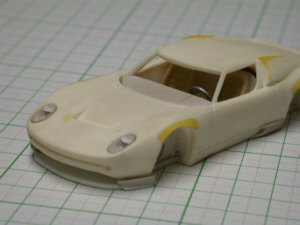

すべてのパーツを |
組みつけてみました |
後姿がかっこいいです |
はじめにプラ板で制作 |
レジンに置き換え |
位置決めとすり合わせ |

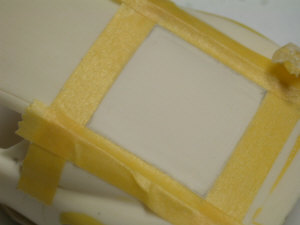

ガイドを貼り付け当りを見ます |
隙間を埋めて出来上がり |

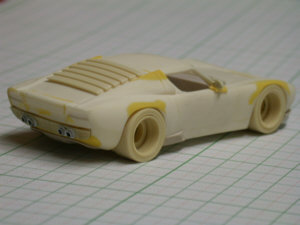

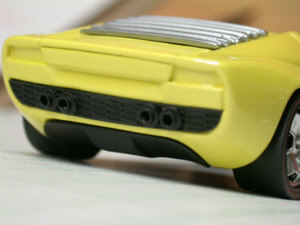

迫力のリヤビュー |

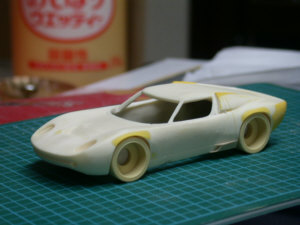

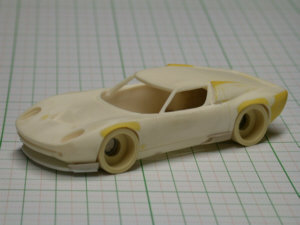

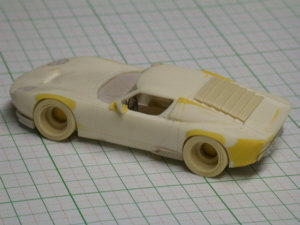

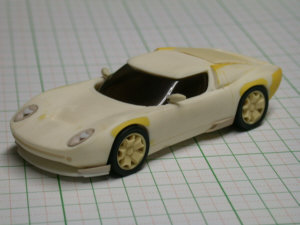

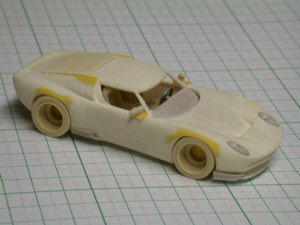

仮組みでも素敵な雰囲気になりました |

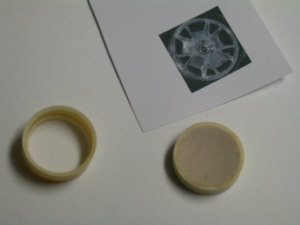

タイヤにはリムを入れています |
リムの内側に木工パテを |

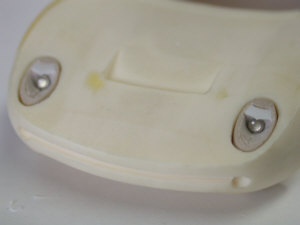

ライトを大きく修正しました |
ガラス試験管のお尻で逆Rにします |

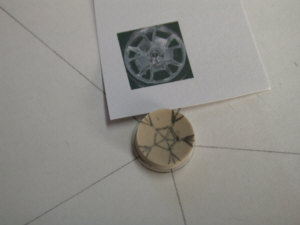

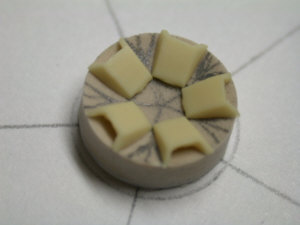

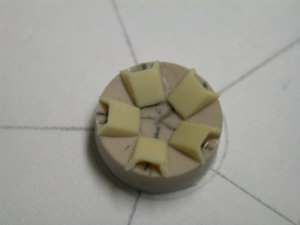

ホイール一部を作り |
シリコンにてコピーを作ります |
コレがそのコピーパーツです |

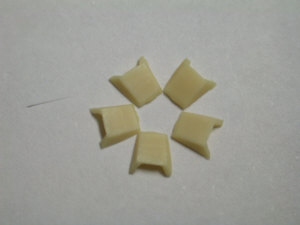

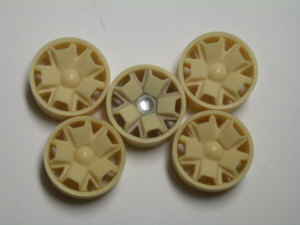

5個揃いました |
並びはこうですね |

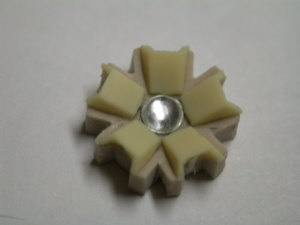

仮に置いてみた、バランス好し |
接着しました |

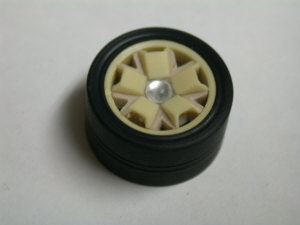

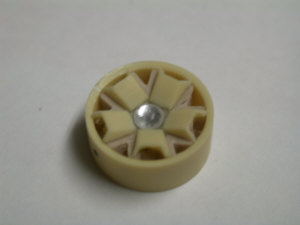

センターハブはライトパーツで |
リムに固定して |
こんな感じになりました |

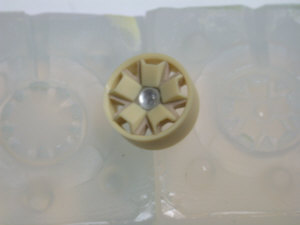

バックの半透明のはシリコン型 |

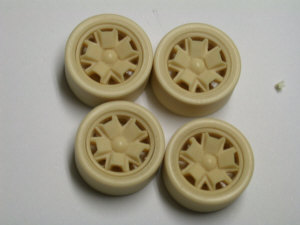

4個をキャストしました |
タイヤとのクリアランスもバッチリ |

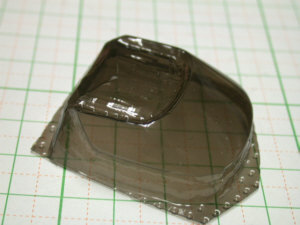

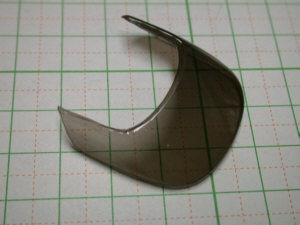

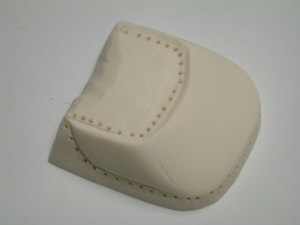

ウィンドウの型 |
テスト・ショット |

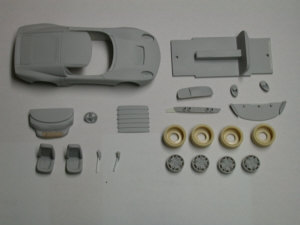

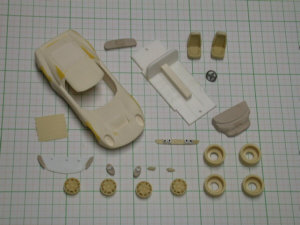

シンプルなパーツ構成だ |

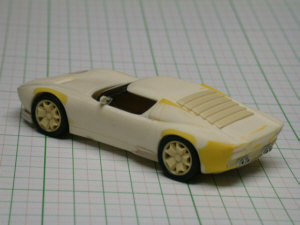

暫定ウィンドウをつけて仮組み |
この後はサフをペイントして |
細かいチェックに入ります |
すべてのパーツを脱脂してから、 ウレタンプラサフでコーティングをします。 付加タイプのシリコンはデリケートで 硬化不良を起こすから。 厚塗りするとパーツ同士の クリアランスが狂います、 合いが悪くなるのでこれも注意。 |
マスター型 |

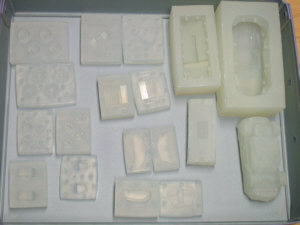

それらをシリコンで型にとる |
内装はすべて黒 |

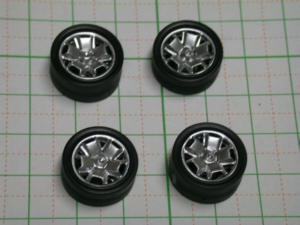

ホイールはメッキシルバーで |

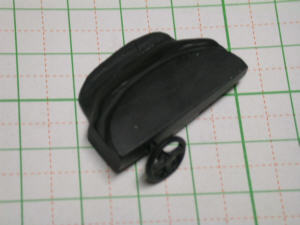

ステアリングを取り付け |

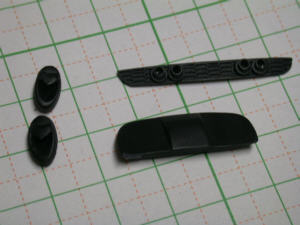

外装のパーツは半艶ブラック |

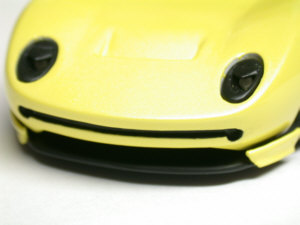

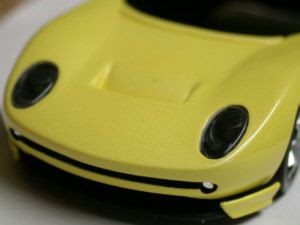

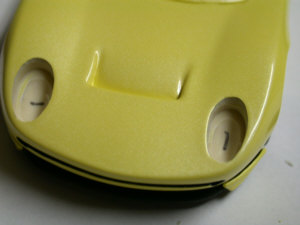

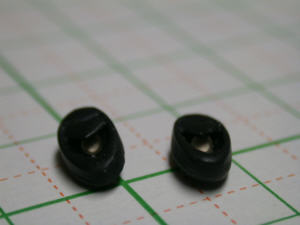

レンズを入れてみた |
クリーム色を入れてから |

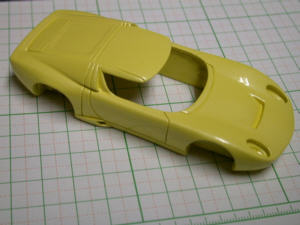

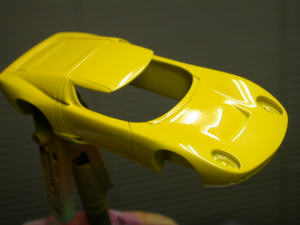

実際より濃いめの黄色を吹いて |
クリヤーにホワイト系のパールを入れて |

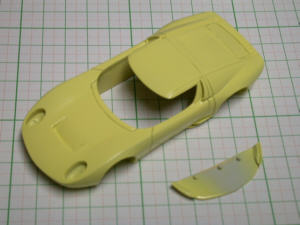

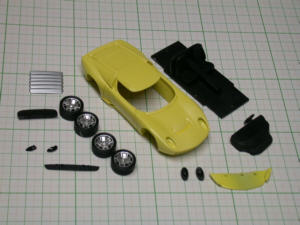

ペイント済みのパーツ群 |

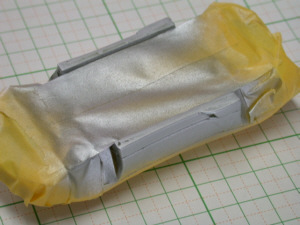

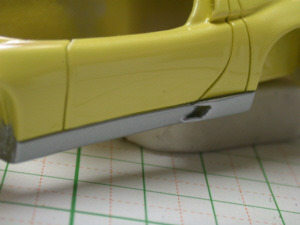

腰下はシルバーで塗装 |
丁寧にはがします |
フロントセクションも |
2色に塗り分けます |

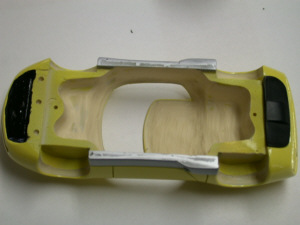

内側の塗装を剥がします |

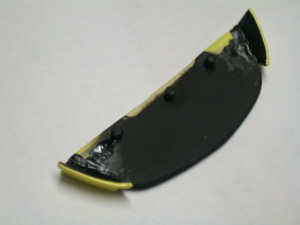

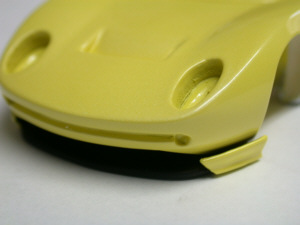

Fスカートを接着 |

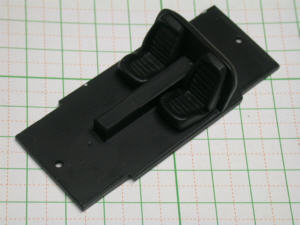

インテリアはオールブラック |
メタルックは曇るので塗装します |

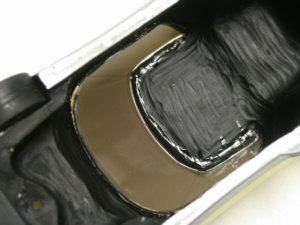

ブラックアウトした内側 |
シャシーを仮組み |
各部をチェックします |
タイヤの迫力は凄いです |

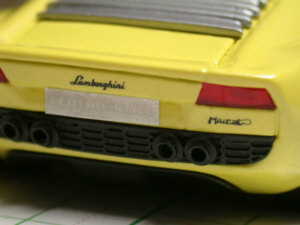

リヤのディフューザーとグリルは範艶黒 |
赤い塩ビでテールライト |
ライト部の制作 |
カバーのクリアランスのために |

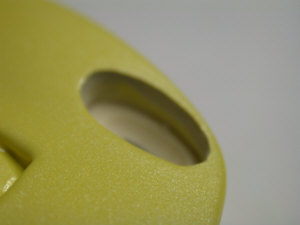

リューターで調整 |
こんな感じに削ります |
仮組みをして |
接着します |
ウィンドウの貼り付けは |
ハサミで切り出します |

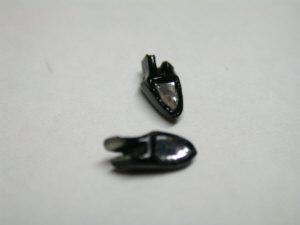

ミラーも切り出し貼り付けます |

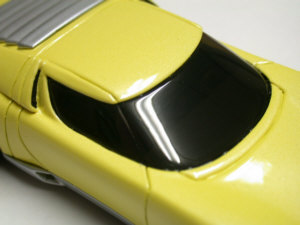

接着した窓の裏 |

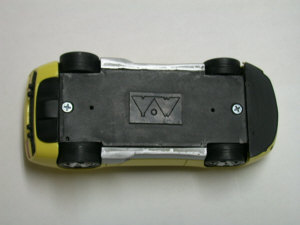

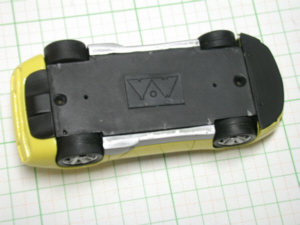

コレでネジ止めしてシャシーと合体 |

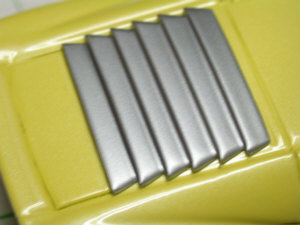

サイドダクトはブラック |

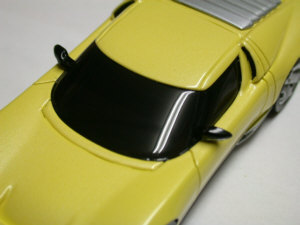

ミラーをウィンドウに接着 |

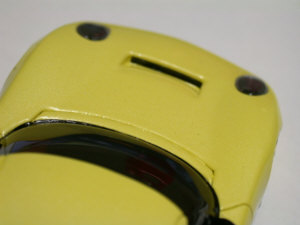

ボンネットのアウトレットも |
黒にペイント |
デカールを制作して |

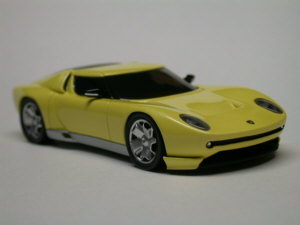

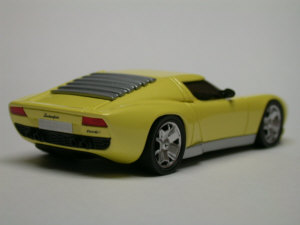

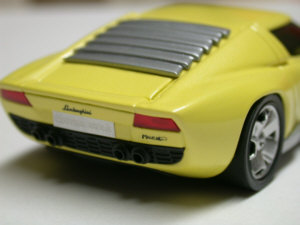

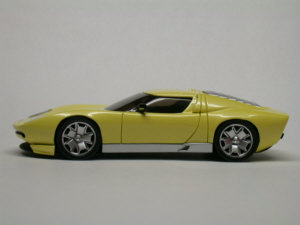

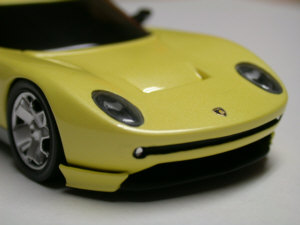

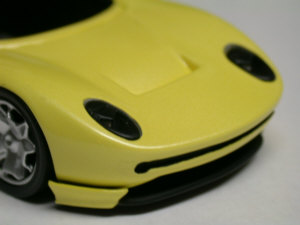

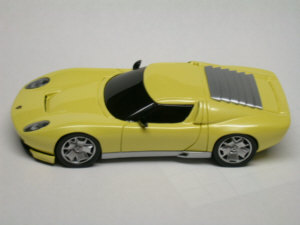

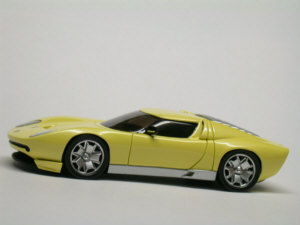

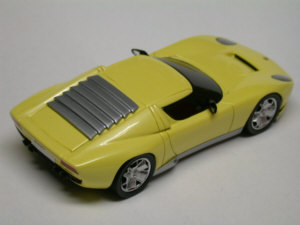

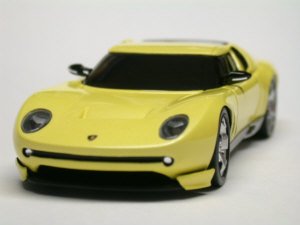

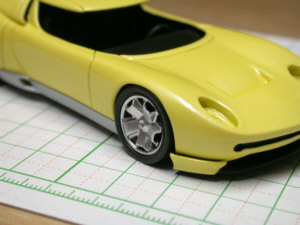

出来上がりました |
